Este guia foi elaborado pela equipe da Hagler Engenharia com base em experiências práticas de projetos, inspeções e laudos de Sistemas de Proteção contra Descargas Atmosféricas. Ao longo deste artigo você compreenderá como funciona um SPDA Industrial, quais são seus principais componentes, o que determina a ABNT NBR 5419, quando realizar inspeções e como proteger instalações industriais contra os efeitos das descargas atmosféricas.
- O que é um SPDA.
- Como funciona a proteção contra descargas atmosféricas.
- Quais são os componentes do sistema.
- O que determina a NBR 5419.
- Diferenças entre SPDA Tradicional e SPDA Ionizante.
- Quando realizar inspeções e emitir laudos.
- Como a Hagler Engenharia executa esses serviços.
📑 Índice do Artigo

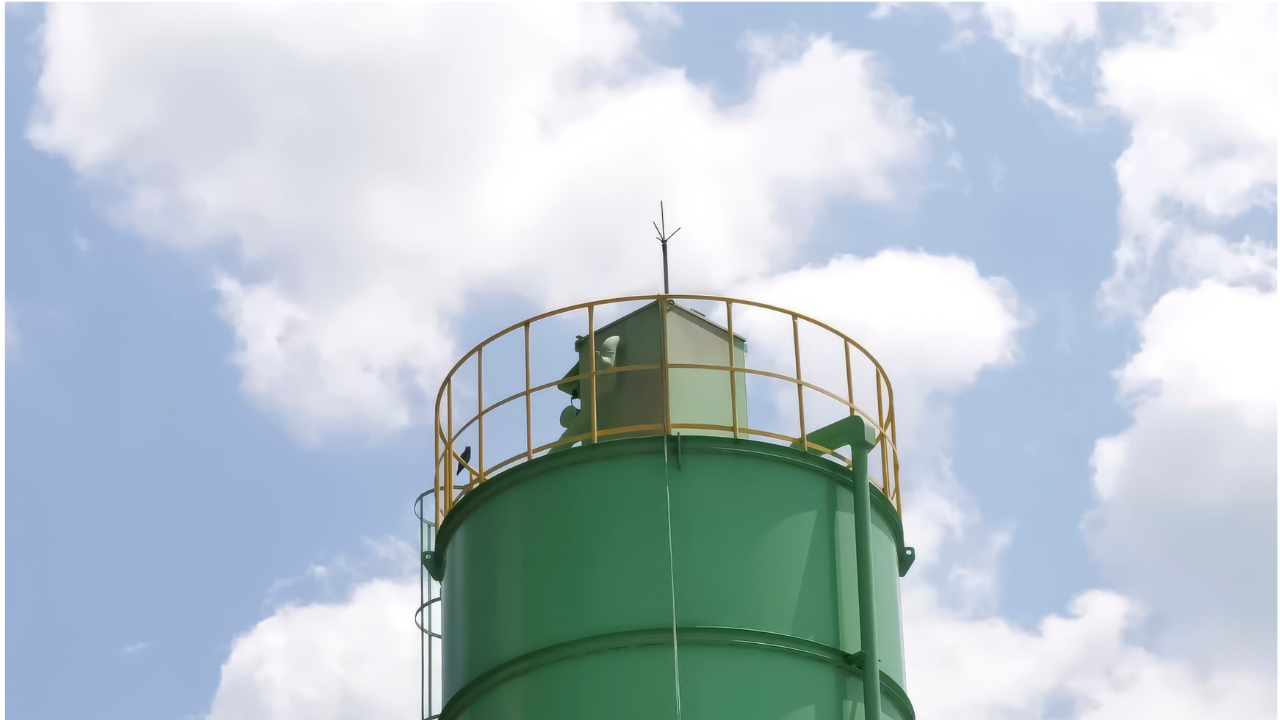

O que é um Sistema de Proteção contra Descargas Atmosféricas?
As descargas atmosféricas representam um dos principais riscos para instalações industriais, comerciais e prediais em todo o mundo. No Brasil, especialmente na Região Norte, onde Manaus registra elevados índices de incidência de raios ao longo do ano, a proteção contra esses fenômenos naturais torna-se indispensável para garantir a segurança das pessoas, das estruturas e dos equipamentos.
O Sistema de Proteção contra Descargas Atmosféricas é um conjunto de dispositivos projetados para captar, conduzir e dissipar de forma segura a corrente elétrica proveniente de uma descarga atmosférica até o solo. Seu objetivo é minimizar os efeitos diretos dos raios sobre edificações, reduzindo significativamente os riscos de incêndios, danos estruturais, falhas em equipamentos elétricos e interrupções na operação.
É importante destacar que o Sistema de proteção contra descargas não impede a ocorrência de raios nem "atrai" descargas atmosféricas. Sua função é proporcionar um caminho seguro para que a energia seja conduzida até o sistema de aterramento, protegendo a estrutura e aumentando a segurança da instalação.
Além da proteção física da edificação, um projeto de SPDA corretamente dimensionado deve atender aos requisitos estabelecidos pela ABNT NBR 5419, norma que define critérios para análise de risco, projeto, instalação, inspeção e manutenção desses sistemas.

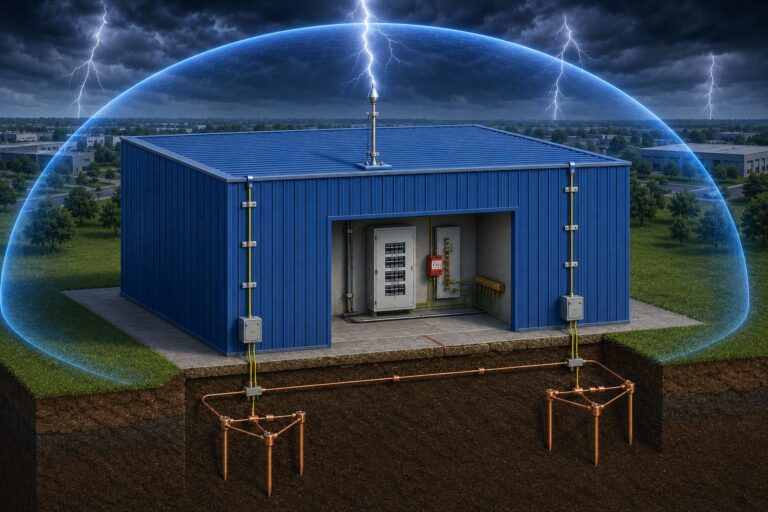

Como funciona um Sistema de Proteção contra Descargas Atmosféricas?
A Proteção contra raios tem como principal função controlar o caminho percorrido pela corrente elétrica de um raio, conduzindo-a de forma segura até o solo. Quando uma descarga atmosférica atinge uma estrutura protegida, o sistema é responsável por captar essa energia e direcioná-la através de um conjunto de componentes dimensionados conforme a ABNT NBR 5419, reduzindo significativamente os riscos de incêndios, danos estruturais e falhas em equipamentos elétricos. O funcionamento do SPDA ocorre em quatro etapas principais:
1. Captação da descarga atmosférica
Quando um raio atinge uma edificação, a descarga é interceptada pelos captores instalados nos pontos mais elevados da estrutura. Esses captores podem ser do tipo Franklin, malha captora ou sistemas de emissão antecipada (ionizantes), conforme o projeto adotado e a tecnologia utilizada.
2. Condução da corrente elétrica
Após a captação, a corrente elétrica é conduzida pelos condutores de descida até o sistema de aterramento. Esses condutores são dimensionados para suportar correntes extremamente elevadas durante uma descarga atmosférica, mantendo a integridade da instalação.
Um projeto adequado busca distribuir a corrente por múltiplos caminhos sempre que possível, reduzindo tensões perigosas e aumentando a segurança da estrutura.
3. Dissipação no sistema de aterramento
Ao chegar ao solo, a energia da descarga é dissipada por meio da malha de aterramento, composta por hastes, cabos e conexões enterradas. O objetivo é reduzir o potencial elétrico da descarga e distribuí-lo de maneira uniforme no terreno, minimizando riscos para pessoas, equipamentos e edificações.
A eficiência dessa etapa depende diretamente da qualidade do projeto de aterramento, das características do solo e da manutenção periódica do sistema.
4. Equipotencialização e proteção dos equipamentos
Além da proteção contra impactos diretos dos raios, o sistema deve ser eficiente e integrar o sistema de equipotencialização e dispositivos de proteção contra surtos (DPS). Esses elementos reduzem diferenças de potencial entre partes metálicas da instalação e protegem equipamentos eletrônicos sensíveis contra sobretensões provocadas por descargas atmosféricas ou manobras na rede elétrica.
Essa etapa é essencial para preservar painéis elétricos, sistemas de automação, servidores, equipamentos industriais e demais ativos críticos da empresa.
💡 Dica Técnica Hagler Engenharia
Um sistema eficiente não depende apenas da instalação de um para-raios. O desempenho do sistema está diretamente relacionado ao correto dimensionamento dos captores, condutores, sistema de aterramento, equipotencialização e dispositivos de proteção contra surtos, sempre conforme os critérios estabelecidos pela ABNT NBR 5419.
Componentes de um Sistema de Proteção contra Descargas Atmosféricas.
Um Sistema de Proteção contra Descargas Atmosféricas é formado por diversos componentes que atuam em conjunto para garantir a segurança da edificação. Cada elemento possui uma função específica e deve ser dimensionado conforme as características da instalação, o nível de proteção desejado e os requisitos estabelecidos pela ABNT NBR 5419.
Conheça os principais componentes que fazem parte de um SPDA Industrial.
Captores
Os captores são os primeiros elementos do sistema a entrar em ação durante uma descarga atmosférica. Instalados nos pontos mais elevados da edificação, têm a função de interceptar o raio e iniciar o processo de condução segura da corrente elétrica.
Entre os tipos mais utilizados estão:
- Captor Franklin;
- Malha captora;
- Cabos de guarda;
- Sistema de emissão antecipada (SPDA ionizante), quando especificado em projeto.
Condutores de descida

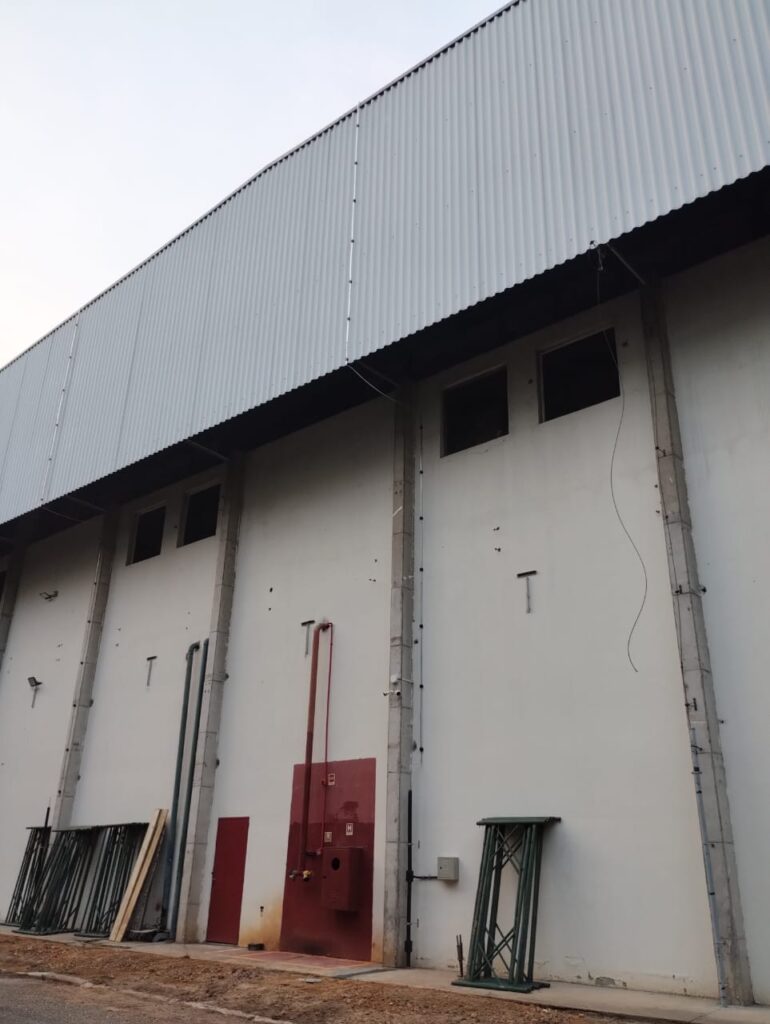

Os condutores de descida transportam a corrente captada até o sistema de aterramento. Devem possuir seção adequada, resistência mecânica e elétrica compatíveis com as correntes de descarga previstas pela norma.
Sempre que possível, recomenda-se utilizar múltiplas descidas distribuídas ao redor da edificação para reduzir gradientes de potencial e melhorar o desempenho do sistema.
Sistema de aterramento
O aterramento é responsável por dissipar no solo toda a energia conduzida pelo SPDA.
Esse sistema pode ser composto por:
- Hastes de aterramento;
- Cabos de cobre nu;
- Malhas enterradas;
- Conectores e soldas exotérmicas;
- Caixas de inspeção.
A eficiência do aterramento influencia diretamente o desempenho de todo o SPDA.
Equipotencialização

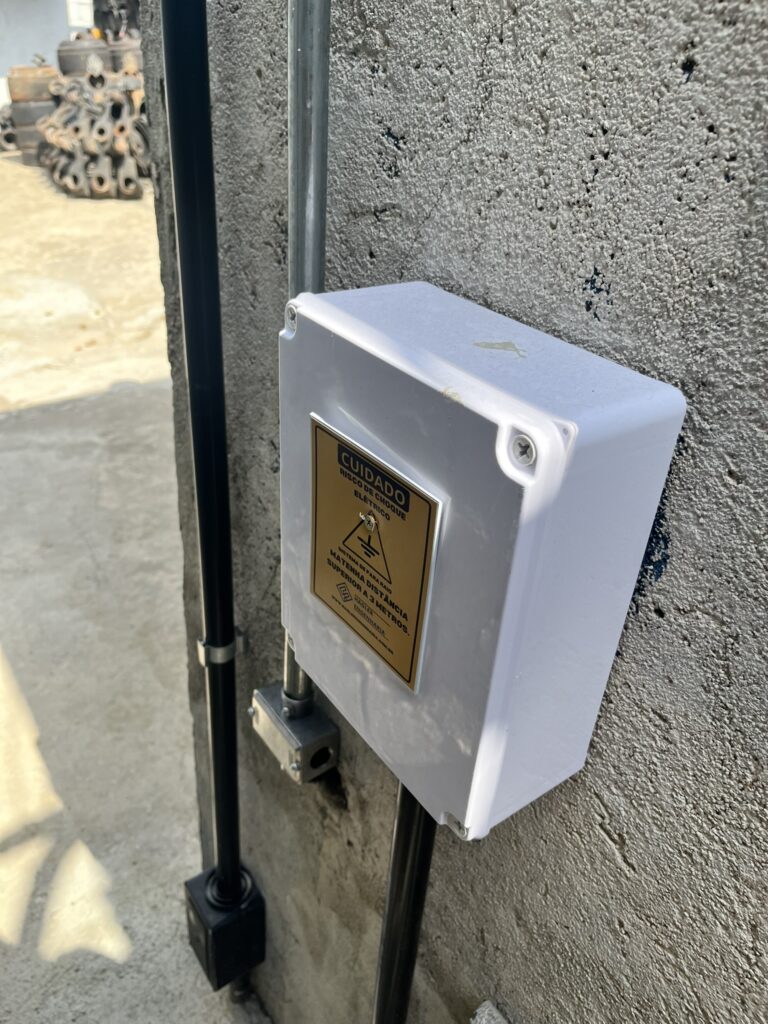

A equipotencialização consiste na interligação de todas as massas metálicas da instalação, evitando diferenças de potencial perigosas durante uma descarga atmosférica.
Esse procedimento reduz significativamente os riscos de choques elétricos e danos aos equipamentos conectados à infraestrutura elétrica.
Dispositivos de Proteção contra Surtos (DPS)
Embora o DPS não substitua o SPDA, ele atua como complemento indispensável do sistema, protegendo equipamentos elétricos e eletrônicos contra sobretensões transitórias provocadas por descargas atmosféricas ou manobras na rede elétrica.
Sua instalação deve ser prevista em quadros elétricos e painéis de distribuição conforme as recomendações da ABNT NBR 5419 e da ABNT NBR 5410.
Interceptar a descarga atmosférica.
Conduzir a corrente elétrica até o solo.
Dissipar a energia da descarga no terreno.
Equalizar potenciais elétricos e aumentar a segurança.
Proteger equipamentos contra surtos elétricos.
Atenção
"O SPDA não impede a ocorrência de raios."
📖 O que diz a NBR 5419?
A ABNT NBR 5419 é a principal norma brasileira para proteção contra descargas atmosféricas. Ela estabelece os critérios técnicos para análise de risco, projeto, instalação, inspeção e manutenção dos Sistemas de Proteção contra Descargas Atmosféricas (SPDA), com o objetivo de reduzir riscos à vida humana, proteger edificações e preservar equipamentos elétricos e eletrônicos.
Ao contrário do que muitas pessoas imaginam, a norma não determina simplesmente que toda edificação deve possuir um para-raios. Antes da instalação do sistema, deve ser realizada uma análise de risco, considerando fatores como localização da estrutura, ocupação, características construtivas, altura da edificação, densidade de descargas atmosféricas da região, presença de materiais inflamáveis e importância da continuidade das operações. Essa avaliação define se a proteção é necessária e qual o nível de proteção mais adequado.
NBR5419-Guia Completo
A norma é dividida em quatro partes, que devem ser utilizadas em conjunto.
NBR 5419-1 – Princípios Gerais
Esta parte apresenta os conceitos fundamentais sobre descargas atmosféricas e define:
- características dos raios;
- terminologia técnica;
- níveis de proteção (LPS I, II, III e IV);
- parâmetros utilizados no projeto do SPDA;
- critérios gerais para proteção de estruturas.
É a base para todas as demais partes da norma.
NBR5419-Guia Completo
Considerada uma das partes mais importantes da norma, estabelece a metodologia para avaliar a necessidade de implantação do SPDA.
A análise considera fatores como:
- localização da edificação;
- densidade de descargas atmosféricas da região (Ng);
- dimensões da estrutura;
- tipo de ocupação;
- presença de pessoas;
- equipamentos sensíveis;
- impacto econômico de uma paralisação;
- patrimônio cultural.
Com base nesses critérios, é possível definir se o risco é aceitável ou se medidas adicionais de proteção devem ser adotadas.
Na prática: duas edificações com o mesmo tamanho podem exigir soluções diferentes, dependendo da atividade desenvolvida e do nível de risco envolvido.
Esta parte trata do projeto físico do SPDA.
Ela define critérios para:
- posicionamento dos captores;
- quantidade de descidas;
- dimensionamento dos condutores;
- métodos de proteção (ângulo de proteção, esfera rolante e malha);
- sistema de aterramento;
- equipotencialização;
- distâncias de segurança.
Também apresenta requisitos para inspeções periódicas e manutenção do sistema ao longo da vida útil da instalação.
NBR5419-Guia Completo
Mesmo quando um raio não atinge diretamente uma estrutura, ele pode provocar surtos elétricos capazes de danificar equipamentos.
Por isso, esta parte estabelece medidas para proteger:
- painéis elétricos;
- sistemas de automação;
- servidores;
- equipamentos industriais;
- redes de comunicação;
- instrumentação eletrônica.
Entre as principais medidas previstas estão:
- instalação de DPS;
- equipotencialização;
- blindagem;
- roteamento adequado dos cabos;
- coordenação das proteções contra surtos.
NBR5419-Guia Completo
Independentemente do tipo de edificação, a norma estabelece que um SPDA eficiente deve contemplar:
✔ Análise de risco da instalação;
✔ Projeto elaborado conforme critérios técnicos;
✔ Sistema de captação adequado;
✔ Condutores de descida corretamente dimensionados;
✔ Sistema de aterramento eficiente;
✔ Equipotencialização das massas metálicas;
✔ Proteção contra surtos (DPS), quando aplicável;
✔ Inspeções periódicas;
✔ Manutenção preventiva;
✔ Registro técnico das verificações realizadas.

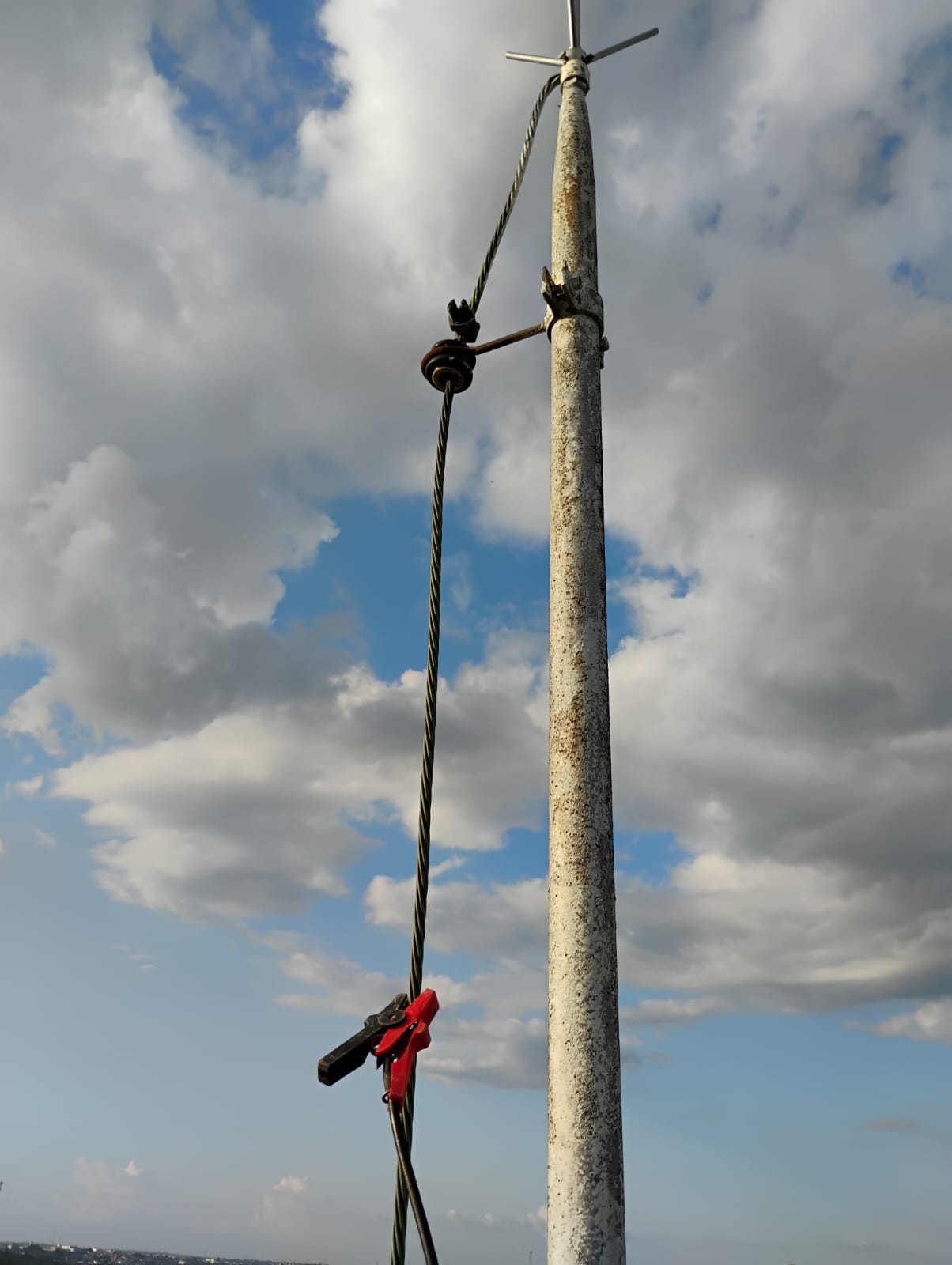

A importância da inspeção e manutenção
A instalação do SPDA é apenas a primeira etapa. A própria NBR 5419 destaca a necessidade de inspeções e manutenções periódicas para verificar se todos os componentes permanecem em conformidade com o projeto original e continuam oferecendo o nível de proteção esperado.
Durante uma inspeção técnica, normalmente são verificados:
- estado dos captores;
- continuidade elétrica dos condutores;
- conexões e fixações;
- integridade do sistema de aterramento;
- resistência de aterramento;
- equipotencialização;
- dispositivos de proteção contra surtos (DPS);
- existência de alterações na estrutura que possam comprometer a eficiência do sistema.
💡 Dica Técnica Hagler Engenharia
A conformidade com a ABNT NBR 5419 vai muito além da instalação de um para-raios. Um sistema realmente eficiente depende de um projeto elaborado com base em análise de risco, da escolha correta dos componentes, da instalação conforme critérios normativos e de inspeções periódicas realizadas por profissionais qualificados. Essa abordagem aumenta a segurança das pessoas, protege os equipamentos e contribui para a continuidade operacional das instalações.

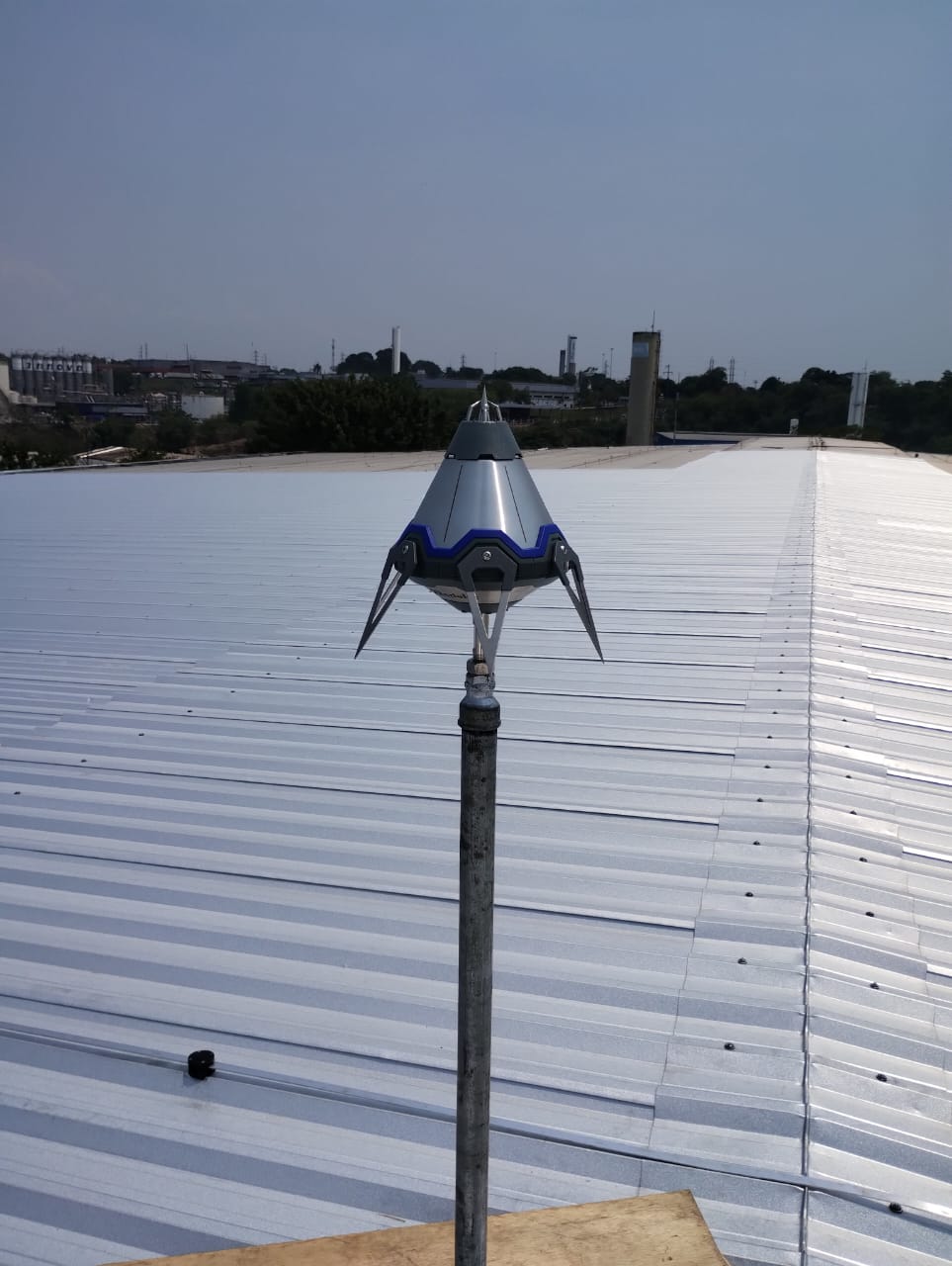

Comparativo entre SPDA Tradicional e SPDA Ionizante
| Caracteristica | SPDA Tradicional | SPDA Ionizante |
|---|---|---|
| Área de proteção | Menor | Maior |
| Quant. de Descidas | Maior | Apenas duas descidas por para-raios |
| Aplicações | Diversos tipos de edificação | Em todas as áreas e aplicações |
| Projetos | Conforme NBR 5419/2026 | Conforme NBR 5419/2026, NF C 17-102:2011, UNE 21-186:2011, NP 4426:2013, NBR 5419:2015, IEC 62561 e IEC 62305 |

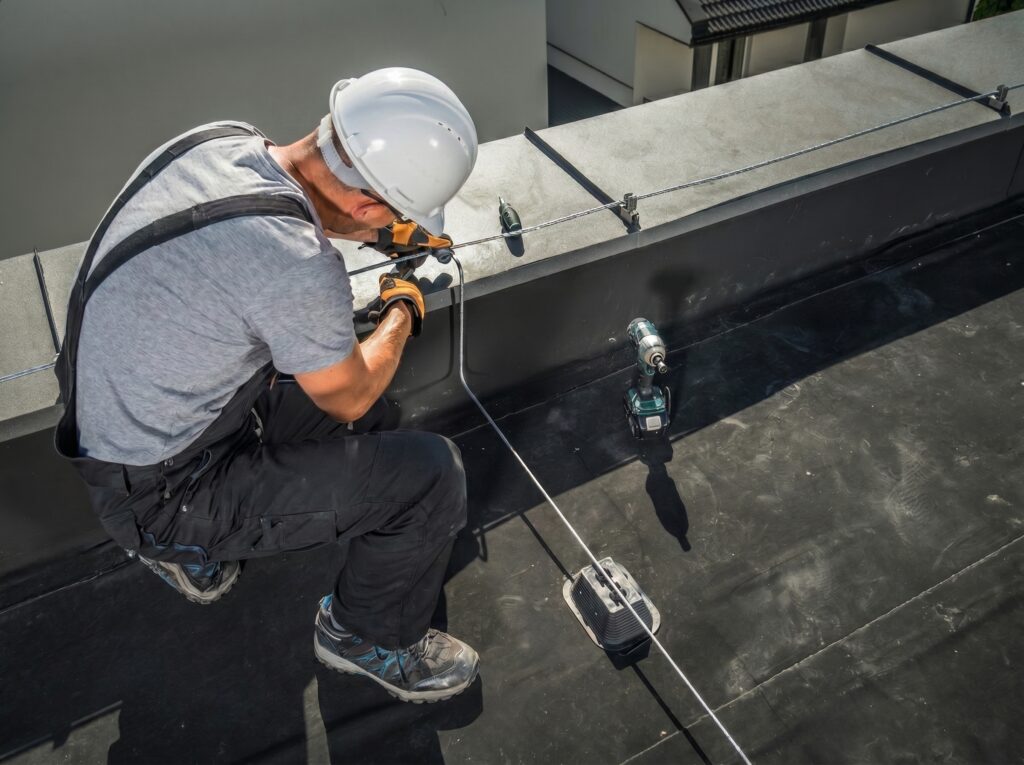

Como realizamos uma inspeção de SPDA
Inspeção visual.
Verificação dos captores.
Continuidade elétrica.
Medição de aterramento.
Inspeção das conexões.
Verificação dos DPS.
Verificação dos contadores de Raios
Relatório Técnico e ART
FAQ - Perguntas Frequentes sobre SPDA Industrial
O que é um SPDA?
O SPDA (Sistema de Proteção contra Descargas Atmosféricas) é um conjunto de dispositivos projetados para captar, conduzir e dissipar com segurança a corrente elétrica proveniente de descargas atmosféricas, reduzindo riscos de incêndios, danos estruturais e falhas em equipamentos.
O SPDA impede que um raio atinja a edificação?
Não.
O SPDA não impede a ocorrência do raio nem "atrai" descargas atmosféricas. Sua função é fornecer um caminho seguro para que a corrente elétrica seja conduzida até o sistema de aterramento, minimizando os danos à estrutura.
Toda empresa precisa possuir SPDA?
Depende.
A necessidade é definida por meio da Análise de Risco prevista na ABNT NBR 5419-2. Dependendo das características da edificação, ocupação, altura, localização e riscos envolvidos, o sistema pode ser obrigatório.
Qual a diferença entre SPDA Tradicional e SPDA Ionizante?
O SPDA Tradicional utiliza captores Franklin ou malhas captoras distribuídas sobre a cobertura.
Já o SPDA Ionizante (Sistema de Emissão Antecipada) possui maior área de proteção por captor, reduzindo significativamente a quantidade de descidas e materiais em muitos projetos, quando tecnicamente especificado.
Qual a vida útil de um SPDA?
Quando corretamente instalado e submetido às inspeções periódicas, um SPDA pode permanecer em operação por décadas.
Entretanto, componentes sujeitos à corrosão, impactos mecânicos ou reformas na edificação podem exigir substituições.
Com que frequência deve ser feita a inspeção do SPDA?
A periodicidade depende da classificação da estrutura conforme a ABNT NBR 5419.
Também é recomendada inspeção após reformas, ampliações ou ocorrência de descargas atmosféricas significativas.
O aterramento do SPDA precisa possuir resistência abaixo de 10 Ω?
Não necessariamente.
A ABNT NBR 5419 não estabelece um valor único de resistência de aterramento. O mais importante é que o sistema seja capaz de dissipar adequadamente a corrente da descarga atmosférica e mantenha equipotencialização eficiente entre todos os elementos metálicos da instalação.
O DPS substitui o SPDA?
Não.
São sistemas complementares.
O SPDA protege principalmente contra os efeitos diretos dos raios, enquanto o DPS protege equipamentos elétricos contra surtos transitórios provocados por descargas atmosféricas e manobras na rede elétrica.
Quais equipamentos fazem parte de um SPDA?
Um sistema normalmente é composto por:
- Captores;
- Condutores de descida;
- Sistema de aterramento;
- Equipotencialização;
- Conexões e soldas;
- Caixas de inspeção;
- DPS (quando previsto em projeto).
Quem pode elaborar um projeto ou emitir laudo de SPDA?
Somente profissionais legalmente habilitados pelo CREA podem elaborar projetos, realizar inspeções e emitir laudos técnicos com a respectiva ART.
Como saber se meu SPDA está funcionando corretamente?
A única forma é realizar uma inspeção técnica.
Durante a inspeção são verificados visualmente todos os componentes, continuidade elétrica, conexões, medições do aterramento, equipotencialização, DPS e conformidade com a ABNT NBR 5419.
A Hagler Engenharia realiza projeto, inspeção e manutenção de SPDA?
Sim.
A Hagler Engenharia desenvolve projetos, inspeções, medições, emissão de laudos técnicos com ART, adequações, manutenção preventiva e corretiva em Sistemas de Proteção contra Descargas Atmosféricas para indústrias, comércios, usinas solares e edificações em todo o Brasil.
